GYM8-3P
Доступен для скачивания
краткий каталог продукции:
Цена: 796 ... 994 руб.
Автоматический выключатель GYM8-3P модульной конструкции предназначен для защиты электрических цепей от перегрузок и токов короткого замыкания, а также для осуществления оперативного управления участками электрических цепей
Особенности:
- Термомагнитный тип расцепителя. Это комбинированный тип защиты, который включает в себя: тепловой (термический) расцепитель для защиты от перегрузок, работающий на основе биметаллической пластины, и электромагнитный расцепитель для мгновенной защиты от короткого замыкания
- Возможность расширения функционала. Расцепитель SH8 устанавливается справа, возможна установка не более одного прибора. Аварийный контакт AL8 или вспомогательный контакт AU8 устанавливается слева, возможна установка не более одного контакта.
Технические характеристики:
| Параметр
| Значение
|
| Количество полюсов | 3 |
| Характеристика
| B или C
|
| Номинальный ток
| 2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А
|
| Номинальное напряжение
| ~400 В
|
| Номинальная частота
| 50...60 Гц
|
| Напряжение изоляции
| 500 В
|
| Номинальная отключающая способность
| 4,5 кА
|
| Номинальное выдерживаемое импульсное напряжение
| 4 кВ
|
| Тип расцепителя | Термомагнитный |
| Электрическая износостойкость | > 104 циклов |
| Механическая износостойкость | > 104 циклов |
| Степень пылевлагозащиты | IP20
|
| Тип зажима
| Одинарная клемма
|
| Сечение кабеля
| 0,5...25 мм² |
| Температура эксплуатации | −25...+40°С |
| Температура хранения
| −25...+70°С |
| Монтаж | На DIN-рейку, стандарт 3S |
| Габаритные размеры
| 82×53×73 мм
|
| Вес | 280 г |

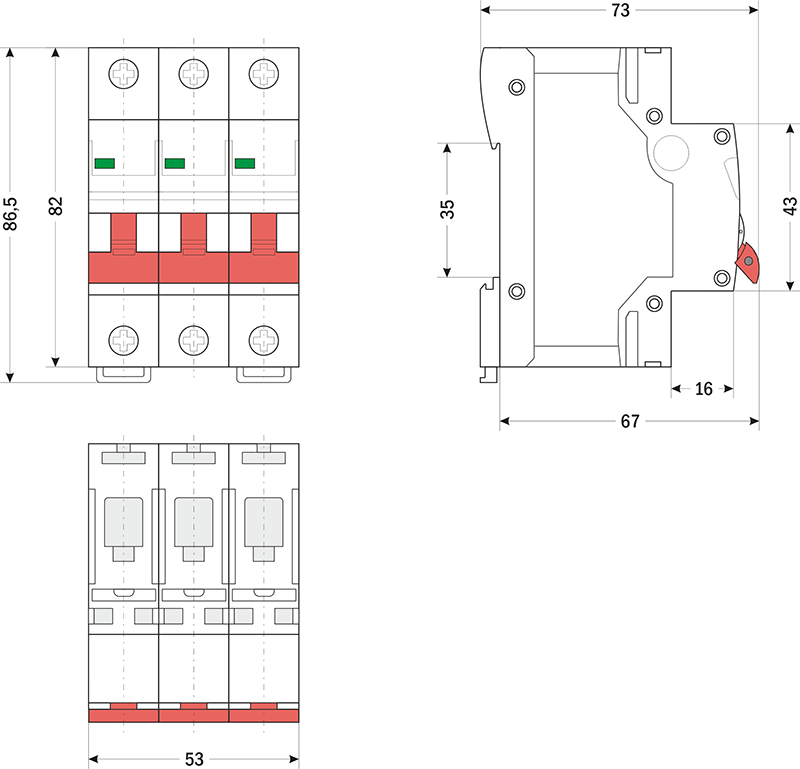

| Габаритные размеры |
 |
Версия: 2025-09-05-СДГ
| Документ | Дата обновления |
| Паспорт на GYM8 | 06.09.2025 |
