ПР322-К3
Доступен для скачивания
краткий каталог продукции:
Цена: 1755 руб.
Пневмокнопка грибовидная (кнопка-грибок) ПР322-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
| Параметр | Значение |
| Тип распределителя
| 3/2 (3-линейный, 2-позиционный), нормально закрытый |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией (возврат поворотом) или с самовозвратом |
| Цвет
| Красный, зеленый или желтый |
| Габаритные размеры | 40×40×120 мм (с самовозвратом)
40×40×130 мм (с фиксацией) |
| Вес | 170 г |

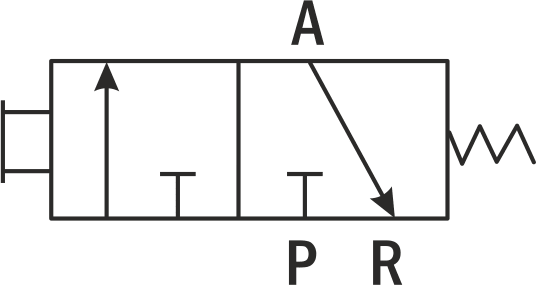

| Пневматическая схема
| ||
 ПР322-К3 с самовозвратом |
 ПР322-К3.Ф c фиксацией
| |
|
Расшифровка обозначений:
Р – порт питания;
А – рабочий порт; R – порт выхлопа. | ||
Описание работы:Для управления пневмоцилиндрами одностороннего действия используются пневмокнопки ПР322-К3, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается.
Модель ПР322-К3 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПР322-К3.Ф – с фиксацией, т.е. возврат в исходное положение производится вручную поворотом.
|

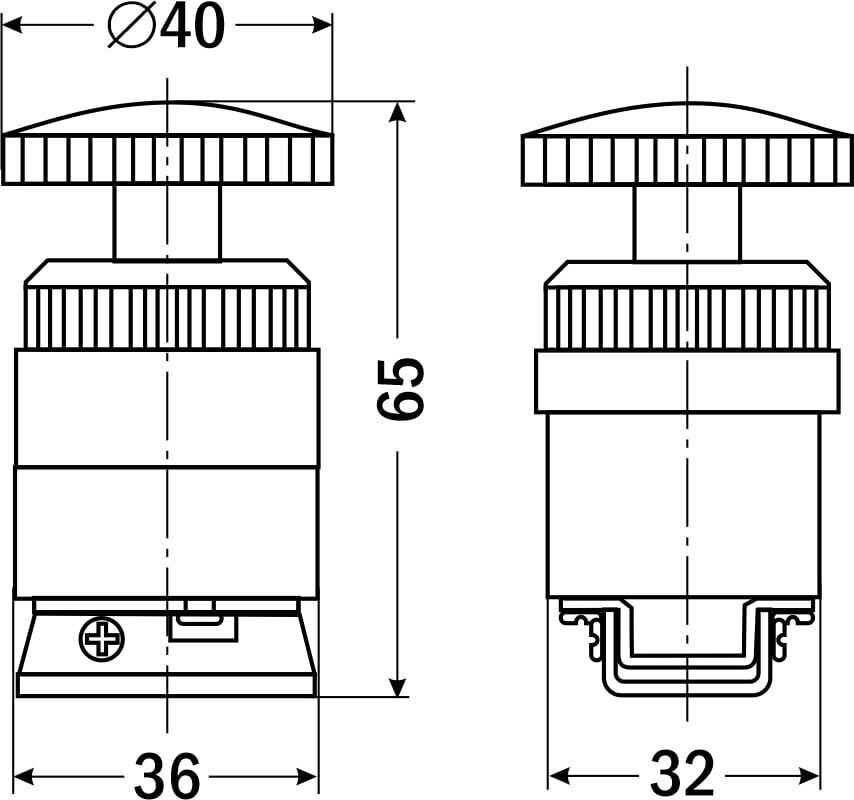

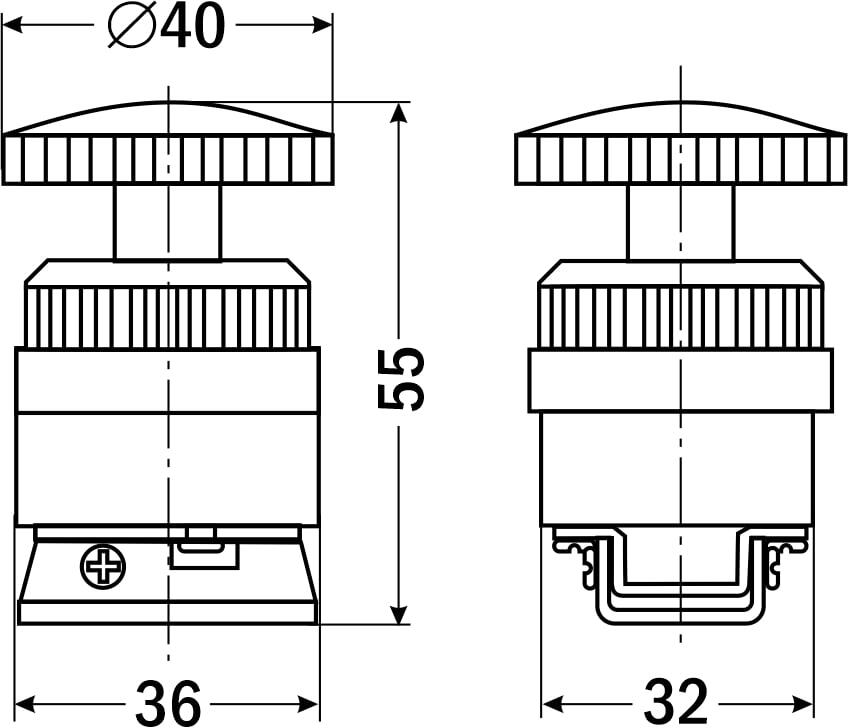

Габаритные размеры
| ||
С самовозвратом |
С фиксацией | |
 | ||
Версия: 2026-03-05-СДГ
| Документ | Дата обновления |
| Паспорт на ПР322-К3 | 06.03.2026 |
